      Y電容是安規電容的一種，根據IEC 60384-14，電容器分為X電容及Y電容，在火線和地線之間以及在零線和地線之間并接的電容,一般統稱為Y電容。安規電容是失效后，不會導致，不危及人身安全的電容.y電容用在電源濾波器里，起到電源濾波作用,對共模干擾起濾波作用.

Y電容的分類

Y電容底按耐直流電壓等級分為Y1, Y2, Y3,Y4：

1.Y1耐高壓大於8 kV,

2.Y2耐高壓大於5 kV,

3.Y3耐高壓 n/a

4.Y4耐高壓大於2.5 kV

Y電容與x電容的區別

X和Y電容都是安全電容，區別是X電容接在輸入線兩端用來消除差模干擾，Y電容接在輸入線和地線之間，用來消除共模干擾。 X電容---金屬薄膜；

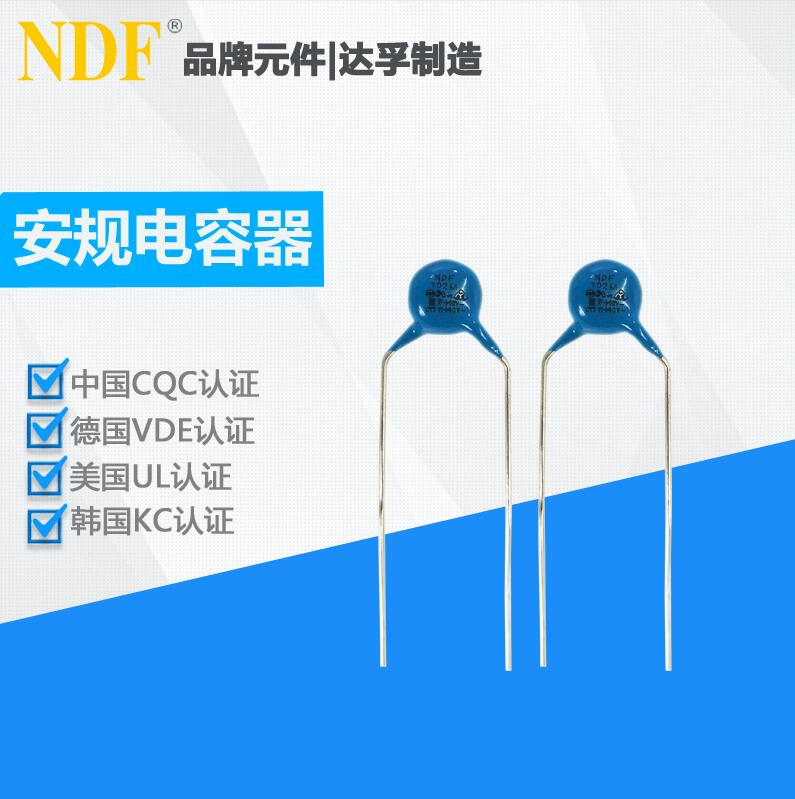

Y電容－－常見的為有高壓瓷片電容器。

通常,X電容多選用耐紋波電流比較大的聚脂薄膜類電容。這種類型的電容,體積較大,但其允許瞬間充放電的電流也很大,而其內阻相應較小。Y電容采用塑封的方形高壓CBB電容，CBB電容不但有更好的電氣性能，而且與電源的輸入端并聯可以有效的減小高頻脈沖對開關電源的影響。

Y電容的應用

廣泛應用于小家電產品、電源產品、機電馬達，LED燈飾、充電器、不間斷電源等等行業。

Y電容的生產流程

Y電容的安全相關知識

一般情況下,工作在亞熱帶的機器,要求對地漏電電流不能超過0.7m[**];工作在溫帶機器,要求對地漏電電流不能超過0.35m[**]。因此,Y電容的總?cè)萘恳话愣疾荒艹^4700PF（472）。特別指出：作為安全電容的Y電容,要求必須取得安全檢測機構的認證。Y電容外觀多為橙色或藍色,一般都標有安全認證標志（如UL、CS[**]等標識）和耐壓[**]C250V或[**]C275V字樣。然而,其真正的直流耐壓高達5000V以上。 必須強調,Y電容不得隨意使用標稱耐壓[**]C250V或者D00V之類的普通電容來代用。

安全標準規定,當正在工作之中的機器電源線被拔掉時,在兩秒鐘內,電源線插頭兩端帶電的電壓(或?qū)Φ仉娢?必須小于原來額定工作電壓的30[%]。

y電容安全等級   絕緣類型                            額定電壓范圍

Y1                                  雙重絕緣或加強絕緣                  ≥ 250V

Y2                                  基本絕緣或附加絕緣                  ≥150V ≤250V

Y3                                  基本絕緣或附加絕緣                  ≥150V ≤250V

Y4                                  基本絕緣或附加絕緣                  <150V

Y 電容的電容量必須受到限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。GJB151規定Y電容的容量應不大于0.1uF。

Y電容的重要性

在火線和地線之間以及在零線和地線之間并接的兩個y電容連接的位置比較關鍵,必須需要符合相關安全標準, 以防引起電子設備漏電或機殼帶電,容易危及人身安全及生命。它們都屬于安全電容,從而要求電容值不能偏大,而耐壓必須較高。Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義。

Y電容的注意事項

基于漏電流的限制，Y電容值不能太大，一般X電容是uF級，Y電容是nF級。

Y電容不得隨意使用標稱耐壓[**]C250V或者D00V之類的普通電容來代用。

對于Y2類抑制電源用電容器應適用于在電容器失效時不會導致危險的場合，用于電源跨線路連接時，能承受5kV的脈沖電壓沖擊，不致發生擊穿現象。
